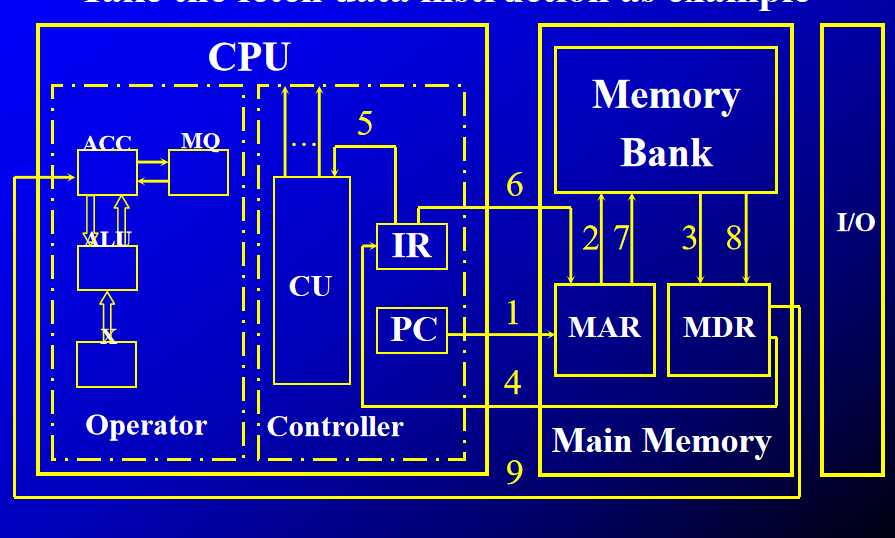

这张图的核心是 “一条取数指令是怎么从内存跑到 CPU 里执行完的”，先把每个硬件模块的作用记清楚，再顺着流程走一遍就明白了。

缩写	全称	通俗理解（自己记的话）
CPU	中央处理器	电脑的 “大脑”，所有运算和控制都靠它
ACC	累加器	早期用来临时存运算数据 / 结果的地方（现在被通用寄存器替代了）
MQ	乘商寄存器	早期做乘除运算时临时存乘数或商的地方
ALU	算术逻辑单元	真正做 “加减乘除” 和 “与或非” 逻辑运算的硬件模块
X	通用寄存器	临时存数据或中间结果的 “小仓库”
CU	控制单元	CPU 里的 “指挥官”，负责解析指令、发号施令
IR	指令寄存器	临时存当前正在执行的指令
PC	程序计数器	存 “下一条要执行的指令的地址”，执行完自动 + 1
主存	内存	存程序和数据的地方，CPU 要读 / 写数据都找它
MAR	地址寄存器	临时存 “要访问的内存地址”（CPU 告诉内存 “我要读这个地址”）
MDR	数据寄存器	临时存 “CPU 和内存之间要传的数据”（读内存时存数据，写内存时存要写的内容）
I/O	输入输出设备	键盘、显示器、磁盘这些和外界交互的设备

一步步看 “取数指令” 是怎么执行的（跟着图里的数字走）

假设我们要执行一条 “从内存里取一个数到 CPU” 的指令，整个过程是这样的：

1. 第一步：PC 把指令地址给 MAR
   PC（程序计数器）里存着 “下一条要执行的指令在内存的哪个地址”，它先把这个地址传给 MAR（地址寄存器）。
2. 第二步：内存根据地址读指令到 MDR
   MAR 拿着地址告诉内存 “我要读这个地址的指令”，内存找到对应位置，把指令读到 MDR（数据寄存器）里。
3. 第三步：MDR 把指令送到 IR
   MDR 把刚读到的指令传给 CPU 里的 IR（指令寄存器），现在 IR 里就存着当前要执行的指令了。
4. 第四步：PC 自动指向下一条指令
   PC 自己加 1（或者根据指令类型跳转），准备好下一次取指令的地址。
5. 第五步：CU 解析 IR 里的指令
   CU（控制单元）从 IR 里 “看懂” 这条指令是 “取数”，还要知道 “要取的数在内存的哪个地址”。
6. 第六步：CU 把数据地址给 MAR
   CU 根据指令里的 “数据地址”，把这个地址传给 MAR。
7. 第七步：内存根据地址读数据到 MDR
   MAR 拿着数据地址告诉内存 “我要读这个地址的数据”，内存找到对应位置，把数据读到 MDR 里。
8. 第八步：MDR 把数据送到 CPU 寄存器
   MDR 把刚读到的数据传给 CPU 里的 ACC 或 X 这些寄存器，现在数据就到 CPU 里了，可以用来运算了。
9. 第九步：数据参与运算或存储
   数据进到 ACC 后，ALU 就可以对它做加减乘除或者逻辑运算了。

冯・诺依曼计算机是个啥？这张图就是它的缩影

冯・诺依曼是计算机领域的大佬，他提出的 “存储程序 + 程序控制” 思想是现代计算机的基石，这张图就是这个思想的直观体现：

• 存储程序：程序（一堆指令）和数据都存在内存里，不是分开存的。
• 程序控制：CPU 会按照 “取指令→解析指令→执行指令” 的顺序，自动、逐条地执行内存里的指令（除非遇到跳转指令）。

冯・诺依曼计算机的五大核心部件，这张图里基本都有：

• 运算器：ACC、MQ、ALU、X 这些，负责算数据。
• 控制器：CU、IR、PC 这些，负责发号施令、解析指令。
• 存储器：主存（MAR、MDR、Memory Bank），负责存程序和数据。
• 输入设备：属于 I/O，比如键盘，把外界数据输进电脑。
• 输出设备：属于 I/O，比如显示器，把电脑结果输出给人看。

总结一下，这张图就是把 “冯・诺依曼体系” 里 “CPU 怎么从内存里取指令、取数据并执行” 的过程拆解成了一步步的硬件交互，把每个部件的作用和数据流动记清楚，就理解了计算机最核心的工作逻辑。
